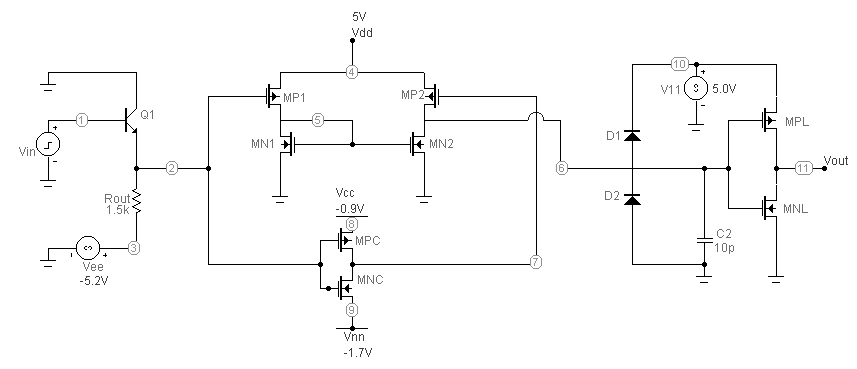

*ECL Driver

Vee  3 0     -5.2V
Rout 2 3     1.5k
Q1   0 1 2   NPNT
Vin  1 0     pulse(-1.0V 0V 2N 0.01N 0.01N 1.5u 3u)

.model NPNT NPN (TF=1E-11 TR=1E-9 CJE=0.5P CJC=0.5P RC=5)


*CMOS Inverter

Vcc 8 0 -.9V
Vnn 9 0 -1.7V
MPC 7 2 8 8 CMOSPInv (W=10u L=1u)
MNC 7 2 9 9 CMOSNInv (W=10u L=1u)
.model CMOSNInv NMOS (vto=.7623)
.model CMOSPInv PMOS (vto=-.5)

*CMOS Buffer

Vdd 4 0 5V
MP1 5 2 4 4 CMOSPBuf (W=1u L=1u)
MP2 6 7 4 4 CMOSPBuf (W=1u L=1u)
MN1 5 5 0 0 CMOSNBuf (W=0.31u L=1u)
MN2 6 5 0 0 CMOSNBuf (W=2.2u L=1u)
.model CMOSNBuf NMOS (vto=0.7623)
.model CMOSPBuf PMOS (vto=-0.8814)

*CMOS Load
Vll 10 0 5V
D1  6 10 SW
D2  0 6  SW
C2  6 0  10pf
MPL 11 6 10 10 CMOSPLoad (W=1u L=1u)
MNL 11 6  0  0 CMOSNLoad (W=1u L=1u)

.model SW D (IS=1E-14 TT=1E-11 RS=10 CJO=2P VJ=0.7)

.model CMOSNLoad NMOS (level=3 phi=0.600000 tox=1.7800E-08 xj=0.200000U tpg=1
+ vto=0.7623 delta=7.6940E-01 ld=1.1890E-07 kp=1.2379E-04
+ uo=638.1 theta=1.2160E-01 rsh=6.5980E+00 gamma=0.5942
+ nsub=4.0030E+16 nfs=7.073E+12 vmax=1.9160E+05 eta=4.3410E-02
+ kappa=1.0510E-01 cgdo=3.4599E-10 cgso=3.4599E-10
+ cgbo=4.1520E-10 cj=2.6473E-04 mj=0.9561 cjsw=4.0556E-10
+ mjsw=0.270227 pb=0.800000)

.model CMOSPLoad PMOS (level=3 phi=0.600000 tox=1.7800E-08 xj=0.200000U tpg=-1
+ vto=-0.8814 delta=1.222040E+00 ld=4.54E-08 kp=3.6685E-05
+ uo=189 theta=1.7250E-01 rsh=5.5000E-01 gamma=0.4652
+ nsub=2.4540E+16 nfs=7.7440E+12 vmax=3.7770E+05 eta=8.1730E-02
+ kappa=9.9830E+00 cgdo=1.3214E-10 cgso=1.3214E-10
+ cgbo=4.2612E-10 cj=5.5813E-04 mj=0.4968 cjsw=2.0919E-10
+ mjsw=0.463227 pb=0.850000)

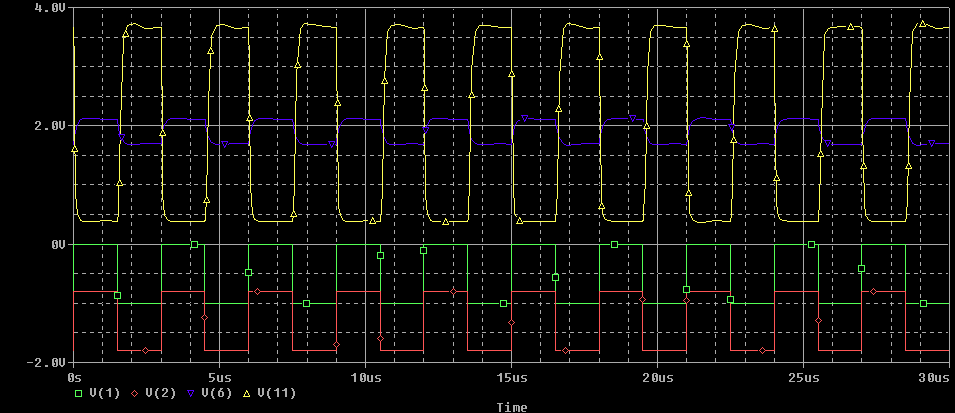

.probe

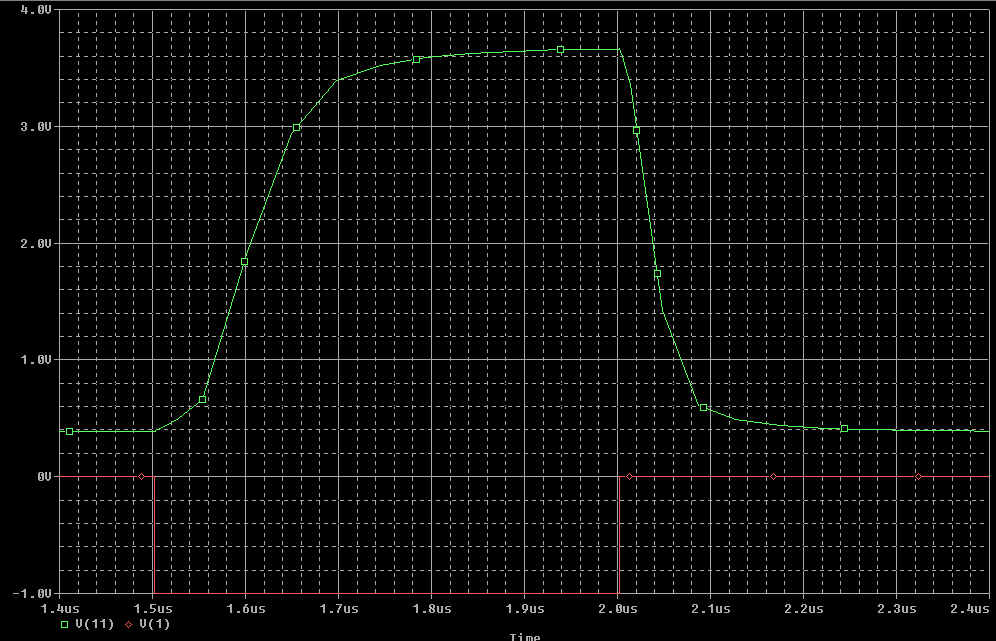

.tran/op 2N 30u
.end
